概 述

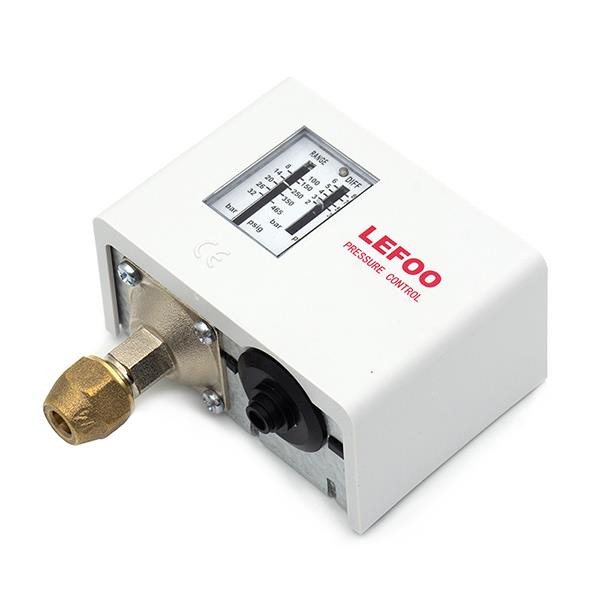

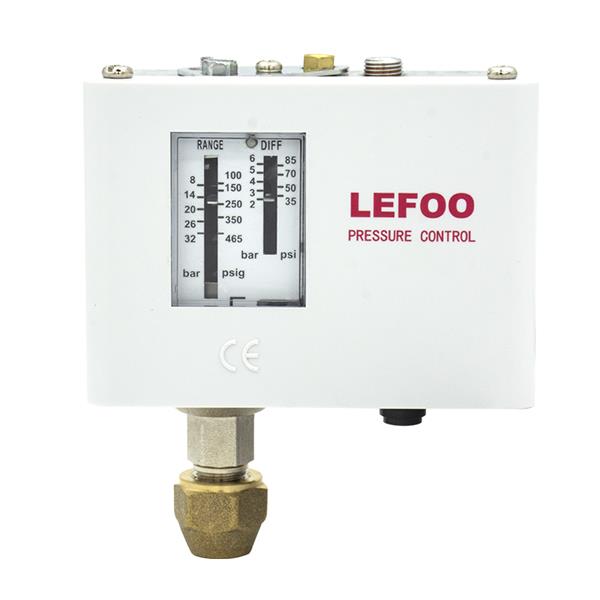

LF55系列壓力開關通常用于控制制冷系統中壓縮機的壓力。該開關適用于制冷劑外還可用于控制氣體、水和油壓力。內部微動開關結構確保開關良好的性能。開關配有標準安裝支架。
LF55訂貨編號
|
LF55-08 _ N A W L-3bar/2bar |
|
1 2 3 4 5 6 設定點 |
|
1型號 |
2復位方式 |
3防護等級 |
4接口類型 |
5罩蓋顏色 |
6支 架 |
|
02 |
無=自動復位 |
N=IP30 |
A=7/16-20外 |
W=白色 |
無=無支架 |
|
03 |
M=手動復位 |
H=IP44 |
B=G1/4外 |
B=藍色 |
P=平板型 |
|
06 |
/ |
P=IP55 |
C=NPT1/4外 |
/ |
L=L型支架 |
|
08 |
/ |
/ |
D=R1/4外 |
/ |
U=U型支架 |
|
10 |
/ |
/ |
E=G1/4內 |
/ |
/ |
|
14 |
/ |
/ |
F=NPT1/4內 |
/ |
/ |
|
16 |
/ |
/ |
G=R1/4內 |
/ |
/ |
|
20 |
/ |
/ |
H=M12*1.25外 |
/ |
/ |
|
30D |
/ |
/ |
l=焊接銅管 |
/ |
/ |
|
32 |
/ |
/ |
/ |
/ |
/ |
|
42 |
/ |
/ |
/ |
/ |
/ |
|
70 |
/ |
/ |
/ |
/ |
/ |
技術參數 單位:bar
|
型號 |
壓力調節范圍 |
開關壓差 |
出廠設定值 切斷(接通) 接通(切斷) |
最大工作壓力 |
|
LF5502 |
-0.5 2 |
0.2 0.7 |
1 0.5 |
16.5 |
|
LF5503 |
-0.5 3 |
0.35 1.5 |
2 1 |
16.5 |
|
LF5506 |
-0.5 6 |
0.6 4 |
3 2 |
16.5 |
|
LF5506M |
-0.5 6 |
復位壓差≤1bar |
3 手動復位 |
16.5 |
|
LF5508 |
-0.2 7.5 |
0.7 4 |
3 2 |
20 |
|
LF5510 |
1 10 |
1 3 |
6 5 |
16.5 |
|
LF5514 |
2 14 |
1 4 |
10 8 |
20 |
|
LF5516 |
3 16 |
1 4 |
10 8 |
35 |
|
LF5520 |
5 20 |
2 5 |
16 13 |
35 |
|
LF5530M |
8 30 |
復位壓差≤4bar |
20 手動復位 |
35 |
|
LF5530D |
8 30 |
3 10 |
20 15 |
35 |
|
LF5532 |
8 32 |
2 6 |
20 17 |
35 |
|
LF5542 |
8 42 |
4 10 |
30 25 |
46.5 |
一、接線方式
